Prograsif Sac Kalıbı Nedir?
Prograsif sac kalıbı; sac şeridin pres makinesine belirli bir adımla ilerletildiği ve kalıp içerisindeki farklı istasyonlarda sırasıyla kesme, delme, bükme, form verme veya ayırma gibi işlemlerin gerçekleştirildiği özel bir sac metal kalıbı türüdür.
Klasik üretim yöntemlerinde bir parçanın farklı operasyonları için birden fazla kalıp veya pres operasyonu gerekebilir. Prograsif kalıp sisteminde ise bu operasyonlar tek bir kalıp seti içerisinde istasyonlara bölünerek gerçekleştirilir.
Sac şerit her pres vuruşunda belirlenen adım mesafesi kadar ilerler. Her istasyonda farklı bir operasyon gerçekleştirilirken önceki istasyonlarda işlem görmüş olan parçalar da aynı anda bir sonraki aşamaya taşınır. Böylece presin her vuruşunda üretim süreci sürekli olarak devam eder.
Bu çalışma prensibi, özellikle yüksek adetli üretimlerde üretim hızının artırılmasına ve operasyonların standartlaştırılmasına yardımcı olur.
Prograsif Kalıp Nasıl Çalışır?
Bir prograsif sac kalıbının çalışma prensibi temel olarak birkaç aşamadan oluşur:
- Sac şerit pres besleme sistemine alınır.
- Sac, kalıp içerisinde belirlenen adım mesafesi kadar ilerletilir.
- İlk istasyonlarda delme, kesme veya pilot delik gibi işlemler gerçekleştirilir.
- Sonraki istasyonlarda bükme ve şekillendirme operasyonları uygulanır.
- Sac şerit her pres strokunda bir sonraki istasyona taşınır.
- Son istasyonda parça nihai geometrisine ulaşır ve şeritten ayrılır.
Bu sistem sayesinde aynı pres çevrimi içerisinde birden fazla operasyon eş zamanlı olarak yürütülebilir.
Prograsif kalıp tasarımında şerit yerleşimi (strip layout), operasyon sıralaması, kalıp adımı, malzeme kalınlığı, kesme boşlukları, pilot pim sistemi, kılavuzlama ve pres kapasitesi gibi parametrelerin birlikte değerlendirilmesi gerekir.

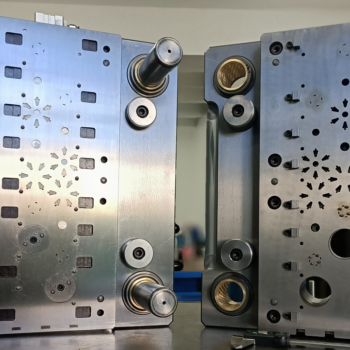

Prograsif Sac Kalıbının Temel Bileşenleri
Bir prograsif kalıbın güvenilir ve hassas şekilde çalışabilmesi için kalıp içerisindeki tüm bileşenlerin birbiriyle uyumlu olması gerekir.
Başlıca bileşenler şunlardır:
- Üst ve alt kalıp plakaları
- Kesme ve delme zımbaları
- Kalıp blokları
- Kılavuz kolonları ve burçları
- Pilot pimler
- Sıyırıcı plakalar
- Bükme ve form aparatları
- Bağlantı ve sabitleme elemanları
- Yay ve elastomer sistemleri
- Sac ilerleme ve besleme sistemi
Bu bileşenlerin tasarımı, üretilecek parçanın geometrisine ve kullanılan sac malzemesinin özelliklerine göre belirlenir.
Özellikle pilot pimler ve kılavuzlama sistemi, sac şeridin her istasyonda doğru konumlandırılması açısından kritik öneme sahiptir. Küçük bir konumlandırma hatası dahi sonraki operasyonların geometrisini etkileyebilir.
Prograsif Sac Kalıbı Tasarımında Şerit Yerleşiminin Önemi
Prograsif kalıp tasarımının en önemli aşamalarından biri şerit yerleşiminin oluşturulmasıdır.
Şerit yerleşimi hazırlanırken parçanın sac üzerindeki konumu, ilerleme yönü, operasyon sırası, fire miktarı ve istasyonlar arasındaki mesafeler değerlendirilir.
İyi tasarlanmış bir strip layout;
- Malzeme kullanımını optimize eder.
- Fire oranının azaltılmasına yardımcı olur.
- Kalıp istasyonlarının doğru sıralanmasını sağlar.
- Pres çevrimlerinin verimli kullanılmasını destekler.
- Parça kalitesinin sürekliliğini artırır.
- Kalıp imalatının daha kontrollü yapılmasını sağlar.
Prograsif sac metal kalıplarında maliyetin belirlenmesinde malzeme, kalıp seti ve standart elemanlar, işleme ve işçilik gibi farklı maliyet gruplarının dikkate alınması gerektiği akademik çalışmalarda da ortaya konulmuştur.
Prograsif Kalıplarda Hassasiyet Neden Önemlidir?
Prograsif kalıp, birbirini takip eden çok sayıda operasyonu tek bir üretim sistemi içerisinde gerçekleştirdiği için kalıp içerisindeki geometrik uyum büyük önem taşır.
Kesme boşluklarının doğru belirlenmesi, zımba ve kalıp elemanlarının hassas işlenmesi, pilotlama sisteminin doğru çalışması ve kalıp bileşenlerinin uygun toleranslarda üretilmesi; nihai parçanın ölçüsel doğruluğunu doğrudan etkileyebilir.
Bu nedenle prograsif kalıp imalatı, yalnızca kalıp parçalarının üretilmesinden ibaret değildir. Tasarım, malzeme seçimi, işleme teknolojisi, montaj, ölçüm ve pres üzerinde gerçekleştirilen deneme süreçlerinin bir bütün olarak değerlendirilmesi gerekir.
Prograsif Sac Kalıplarının Avantajları
Yüksek adetli üretimlerde prograsif kalıp kullanımının öne çıkan avantajları arasında şunlar bulunur:
- Yüksek üretim kapasitesi: Birden fazla operasyon aynı kalıp içerisinde gerçekleştirilebilir.
- Tekrarlanabilir kalite: Standartlaştırılmış operasyonlar sayesinde parçalar arasında tutarlılık sağlanabilir.
- İşçilik ihtiyacının azaltılması: Otomatik besleme sistemleriyle birlikte çalışmaya uygundur.
- Operasyon süresinin kısalması: Parçanın farklı operasyonlar arasında manuel olarak taşınmasına duyulan ihtiyaç azalır.
- Seri üretime uygunluk: Yüksek adetli sac parça üretimlerinde verimli bir çözüm sunar.
- Otomasyona uygun yapı: Pres ve otomatik sac sürücü sistemleriyle entegre çalışabilir.
Progresif kalıp sistemlerinin otomotiv, elektronik ve beyaz eşya gibi seri üretim gerektiren sektörlerde yaygın olarak kullanıldığı belirtilmektedir.
Prograsif Sac Kalıbı Hangi Sektörlerde Kullanılır?
Prograsif sac kalıpları, farklı geometrilere sahip metal parçaların yüksek adetlerde üretilmesine ihtiyaç duyulan birçok sektörde kullanılabilir.
Başlıca kullanım alanları:
- Otomotiv ve otomotiv yan sanayi
- Beyaz eşya
- Elektrik ve elektronik
- Savunma sanayi
- Enerji sektörü
- İklimlendirme sistemleri
- Pompa ve motor sistemleri
- Makine imalatı
Mebsan Kalıp, kendi üretim faaliyetleri kapsamında savunma sanayi, iklimlendirme, otomotiv, beyaz eşya, enerji ve pompa sistemleri gibi sektörlere yönelik kalıp ve baskı çözümleri sunduğunu belirtmektedir.
Mebsan Kalıp ile Prograsif Sac Kalıp Üretimi
Mebsan Kalıp, sac kalıp imalatındaki deneyimini özellikle prograsif sac kalıpları ve laminasyon kalıpları üzerine yoğunlaştırmıştır.
1987 yılından bu yana faaliyet gösteren Mebsan’ın üretim altyapısında CNC dik işleme, tel erezyon, yüzey taşlama, torna ve hidrolik pres gibi farklı üretim ekipmanları bulunmaktadır. Kalıp tasarımlarının CAD/CAM teknolojileri kullanılarak hazırlandığı belirtilmektedir.
Bu üretim altyapısı; hassas kesim geometrilerine, kontrollü kalıp imalatına ve farklı sac metal uygulamalarına yönelik çözümler geliştirilmesine olanak sağlar.

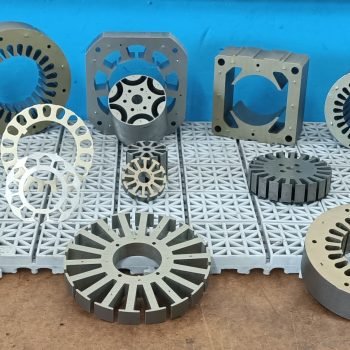

Mebsan’ın ürün ve hizmetleri arasında prograsif sac metal kalıbı, rotor-stator laminasyon kalıbı, tel erezyon kesim ve laminasyon pres baskı işlemleri yer almaktadır.
Prograsif Sac Kalıbı Seçerken Nelere Dikkat Edilmeli?
Bir prograsif kalıp projesine başlamadan önce yalnızca kalıbın geometrisine değil, üretim sisteminin tamamına bakılması gerekir.
Özellikle şu kriterler değerlendirilmelidir:
Sac Malzemesi
Malzemenin türü, sertliği, kalınlığı ve mekanik özellikleri kesme ve şekillendirme operasyonlarının tasarımını etkiler.
Parça Geometrisi
Parçanın ölçüleri, delikleri, bükümleri, form bölgeleri ve toleransları istasyon sayısının ve operasyon sırasının belirlenmesinde önemlidir.
Üretim Adedi
Düşük ve yüksek adetli üretimlerin kalıp yatırımı açısından farklı gereksinimleri vardır. Yüksek adetli üretimlerde prograsif kalıbın otomasyon ve çevrim avantajları daha fazla önem kazanabilir.
Pres Özellikleri
Kalıbın presin tonajı, strok mesafesi, çalışma hızı, tabla ölçüleri ve besleme sistemi ile uyumlu olması gerekir.
Kalıp Ömrü
Üretim adedi ve malzeme özelliklerine göre uygun kalıp çeliği, ısıl işlem ve yüzey özellikleri değerlendirilmelidir.
Prograsif Kalıp ile Seri Üretimde Verimlilik
Prograsif sac kalıp teknolojisinin temel avantajlarından biri, çok sayıda operasyonu tek bir üretim akışı içerisinde birleştirmesidir.
Doğru tasarlanmış bir sistemde sac şerit kalıp boyunca ilerlerken her istasyonda farklı bir işlem görür ve son aşamada tamamlanmış parça elde edilir. Bu yapı, özellikle yüksek adetli üretimlerde üretim akışının daha otomatik ve tekrarlanabilir hale getirilmesine yardımcı olur.
Ancak yüksek verimlilik yalnızca kalıp tasarımına bağlı değildir. Kalıp tasarımı + pres + sac besleme + malzeme + bakım + kalite kontrol birlikte değerlendirilmelidir.
Sonuç: Hassas ve Verimli Sac Metal Üretimi
Prograsif sac kalıpları, yüksek adetli metal parça üretiminde hız, tekrarlanabilirlik ve proses sürekliliği sağlayan önemli bir kalıp teknolojisidir. Birden fazla operasyonun aynı kalıp içerisinde gerçekleştirilmesi, özellikle seri üretim yapan işletmeler açısından önemli avantajlar sunar.
Kalıp tasarımının doğru yapılması, şerit yerleşiminin optimize edilmesi, uygun malzeme ve kalıp elemanlarının seçilmesi ve hassas imalat yöntemlerinin kullanılması, prograsif kalıbın performansını doğrudan etkiler.
Mebsan Kalıp, 1987’den bu yana edindiği kalıp üretim deneyimi ve CAD/CAM destekli üretim altyapısıyla prograsif sac kalıbı, laminasyon kalıbı ve hassas kalıp üretimi alanlarında çözüm sunmaktadır. Özellikle seri üretim gerektiren sac metal uygulamalarında, üretim ihtiyaçlarına uygun kalıp tasarımı ve imalatı için teknik çözümler geliştirmektedir.
Prograsif sac kalıbı, progresif kalıp imalatı veya özel sac metal kalıbı hakkında teknik bilgi ve proje değerlendirmesi için Mebsan Kalıp ile iletişime geçebilirsiniz.
